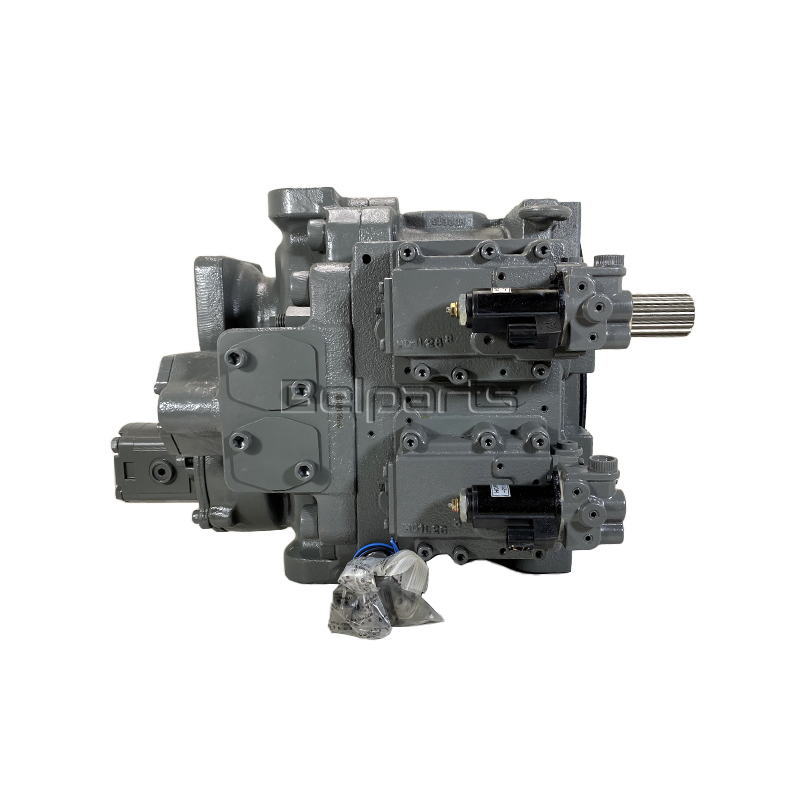

HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 Bộ máy bơm chính

Cụm bơm chính máy xúc HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02

Bơm piston hướng trục với đĩa nghiêng là cỗ máy làm việc không thể tranh cãi cho các mạch thủy lực chính trong máy xúc hiện đại. Nguyên tắc cốt lõi của nó liên quan đến nhiều piston được sắp xếp theo hướng trục (song song với trục truyền động) bên trong một khối xi lanh quay. Mỗi piston có một tấm trượt chạy trên một đĩa nghiêng không quay, nghiêng so với trục của trục truyền động. Khi khối xi lanh quay, các piston chuyển động qua lại trong các lỗ khoan của chúng: di chuyển ra ngoài trong quá trình quay một nửa, nơi khoảng cách của đĩa nghiêng tăng lên (hành trình hút, hút chất lỏng từ cổng vào) và bị ép vào trong trong quá trình quay một nửa đối diện, nơi khoảng cách giảm (hành trình xả, tạo áp suất cho chất lỏng đến cổng ra). Yếu tố cấu trúc quan trọng để thay đổi độ dịch chuyển là góc đĩa nghiêng có thể điều chỉnh. Bằng cách thay đổi góc này (thường thông qua một piston servo thủy lực được điều khiển bởi người vận hành hoặc thiết bị điện tử của máy), chiều dài hành trình của piston sẽ bị thay đổi. Một góc lớn hơn làm tăng hành trình piston và do đó độ dịch chuyển của bơm (tốc độ dòng chảy), trong khi góc bằng không dẫn đến độ dịch chuyển bằng không. Các thành phần cấu trúc chính bao gồm trục truyền động, khối xi lanh quay với các lỗ khoan piston chính xác, piston có tấm trượt, đĩa nghiêng với cơ chế nghiêng, tấm van (cố định, với các cổng hình thận để vào/ra) và một vỏ chắc chắn. Trong máy xúc, thiết kế này mang lại hiệu quả vượt trội trên phạm vi hoạt động rộng, khả năng kiểm soát dòng chảy chính xác cần thiết cho hoạt động đa chức năng phối hợp và khả năng chịu áp suất cao cần thiết cho lực đào.
