Phụ tùng máy xúc R220LC-9S 39Q6-12100 / 39Q6-12101 / 39Q6-12102 hộp số xoay cho hyundai
Mô tả sản xuất

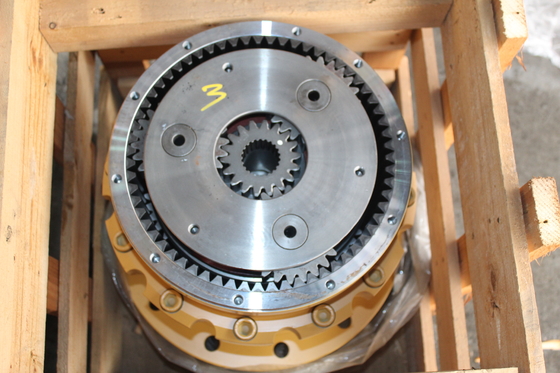

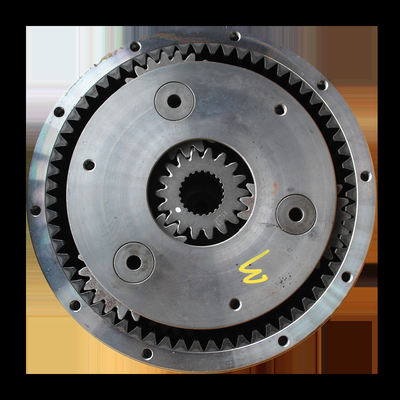

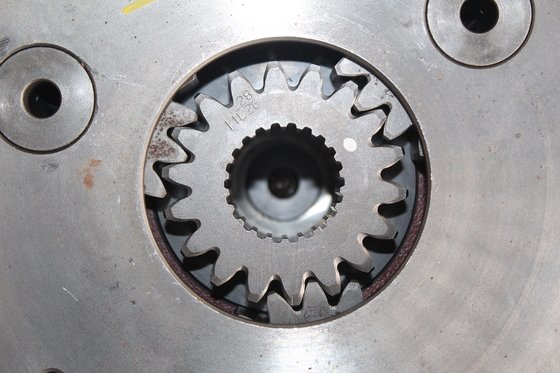

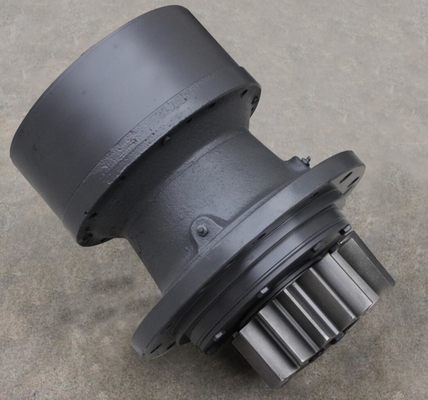

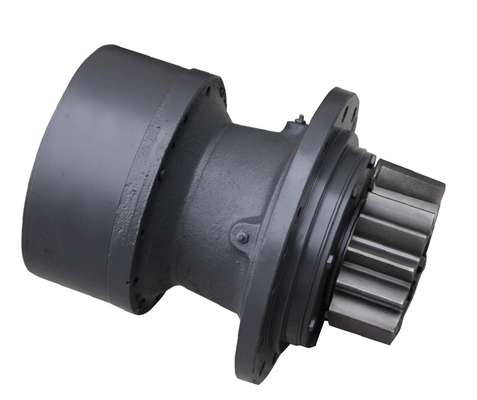

Hình ảnh chi tiết
| Vị trí | Phần không | Qty | Tên bộ phận | Bình luận |
|---|---|---|---|---|
| *. | @ | [1] | SWING MOTOR ASSY | XEM 4115 |
| * -2. | 39Q6-12100 | [1] | BÁNH RĂNG GIẢM THIỂU SWING | HYMS |
| * -2. | 39Q6-12101 | [1] | BÁNH RĂNG GIẢM THIỂU SWING | HYMS |
| * -2. | 39Q6-12102 | [1] | BÁNH RĂNG GIẢM THIỂU SWING | HYMS |
| 1. | 39Q6-12110 | [1] | VONG BANH | |
| 2. | 39Q6-12121 | [1] | TRỤC TRUYỀN HÌNH | |
| 3. | 39Q6-12130 | [1] | BEARING-TAPER.MAIN | |
| 4. | 39Q6-12140 | [1] | GẤU-TAPER | |
| 5. | 39Q6-12150 | [1] | NUT-RING | |
| 6. | 39Q6-12161 | [1] | PLATE-LOCK | |
| 7. | S017-120166 | [4] | BOLT-HEX | |
| số 8. | 39Q6-12171 | [1] | CASING | |
| số 8. | 39Q6-12172 | [1] | CASING | |
| 9. | S109-100306 | [10] | CHỐT-SOCKET | |
| 10. | 39Q6-12190 | [1] | XE TẢI 2 | |
| 11. | 39Q6-12200 | [3] | GEAR-PLANETARY 2 | |
| 12. | 39Q6-12210 | [6] | GẤU-KIM 2 | |
| 13. | 39Q6-12220 | [6] | MÁY GIẶT-THRUST 2 | |
| 14. | 39Q6-12230 | [3] | THÙNG PIN 2 | |
| 15. | S472-800364 | [3] | PIN XUÂN | |
| 16. | 39Q6-12240 | [1] | GEAR-SUN 2 | |
| 17. | 39Q6-12260 | [1] | NHÀ HÀNG 1 | |
| 18. | 39Q6-12271 | [3] | GEAR-PLANETARY 1 | |
| 19. | 39Q6-12280 | [3] | GẤU-KIM 1 | |
| 20. | 39Q6-12290 | [3] | WASHER-THRUST 1, UPP | |
| 21. | 39Q6-12300 | [3] | MÁY GIẶT-CHỈ 1, THẤP | |
| 22. | 39Q6-12310 | [3] | THÙNG PIN 1 | |
| 23. | S472-600364 | [3] | PIN XUÂN | |
| 24. | 39Q6-12320 | [1] | GEAR-SUN 1 | |
| 25. | 39Q6-12330 | [2] | PLATE-THRUST | |
| 26. | 39Q6-12340 | [1] | TAY ÁO | |
| 27. | S631-120001 | [1] | O-RING | |
| 28. | 39Q6-12350 | [1] | DẦU DẤU | |
| 29. | 39Q6-41450 | [2] | PIN-PARALLEL | |
| 30. | S109-16045D | [12] | CHỐT-SOCKET | |
| 31. | 39Q6-12360 | [1] | TÊN TÊN | |
| 31. | 39Q6-12361 | [1] | TÊN TÊN | |
| 31. | 39Q6-12362 | [1] | TÊN TÊN | |
| 32. | 39Q6-41800 | [2] | RIVET | |
| 33. | P220-430204 | [1] | PLUG-HEX | |
| * -1. | @ | [1] | ĐƠN VỊ ĐỘNG CƠ SWING | XEM 4115 |
| K1. | 39Q6-12180 | [1] | CARRIER ASSY KIT 1 | XEM ẢNH HƯỞNG |
| K2. | 39Q6-12250 | [1] | CARRIER ASSY KIT 2 | XEM ẢNH HƯỞNG |
